Optima Lagerhalle

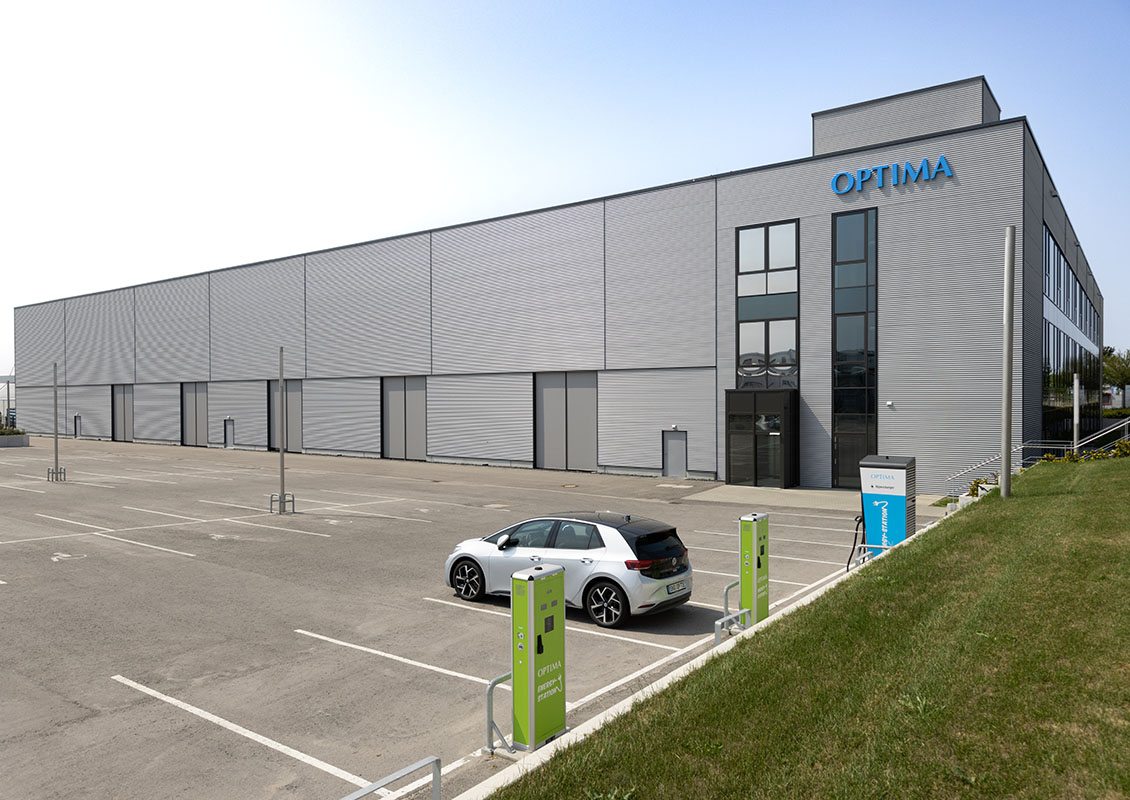

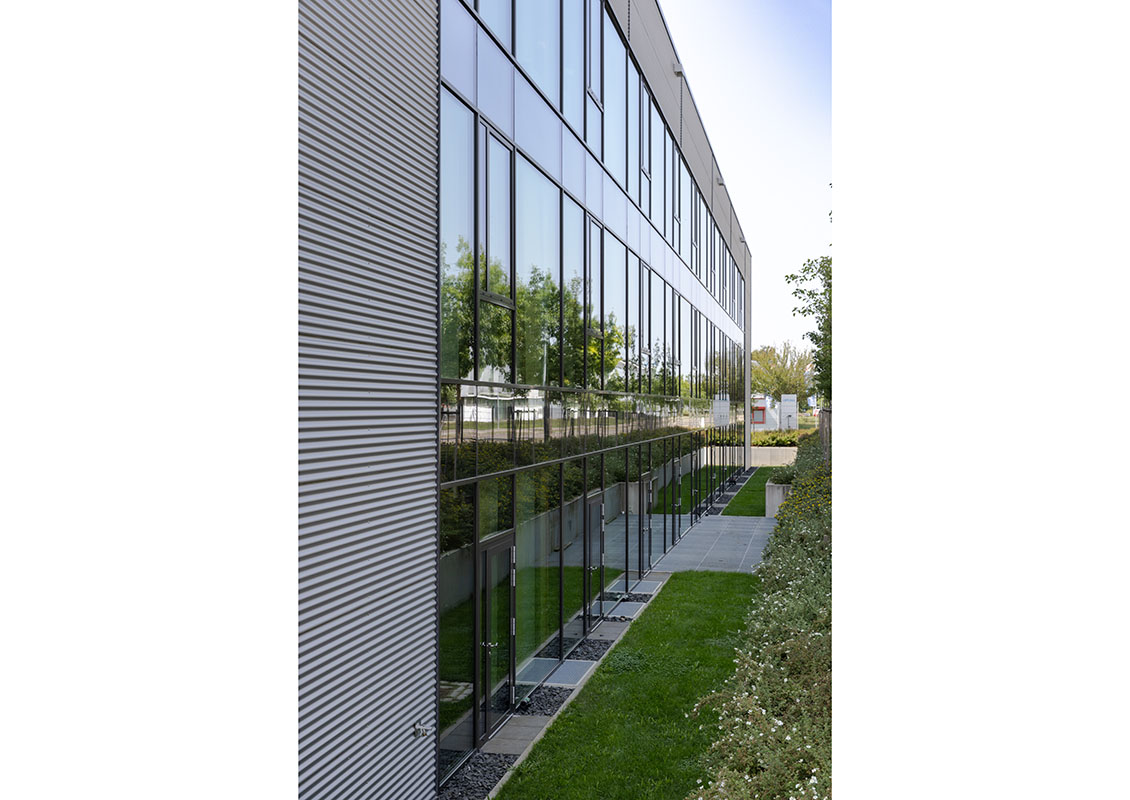

Die Firma Optima – Maschinenfabrik Dr. Bühler GmbH ist ein Weltmarktführer in der Herstellung von Maschinen für den Verpackungssektor. Am Standort Radolfzell-Stahringen entsteht eine neue Lagerhalle in Stahlbauweise mit einem im Osten anschließenden viergeschossigen Bürotrakt, der als Kopfbau in Ortbetonbauweise ausgeführt wird.

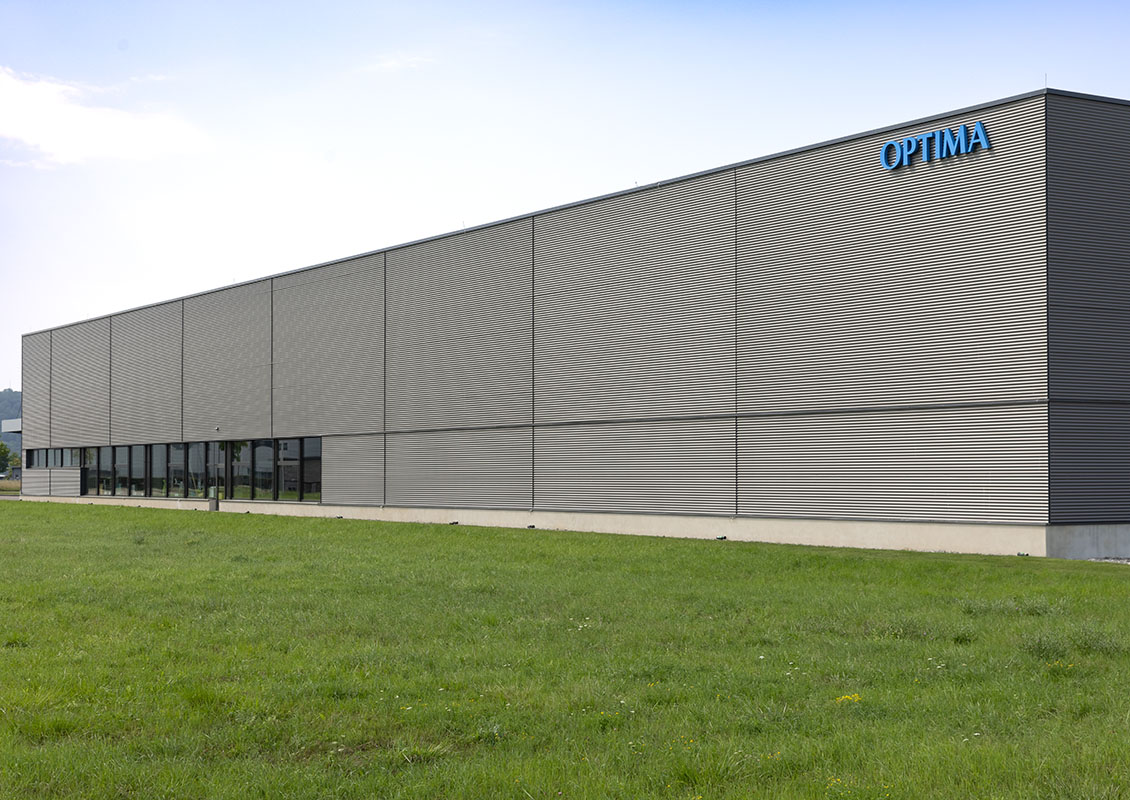

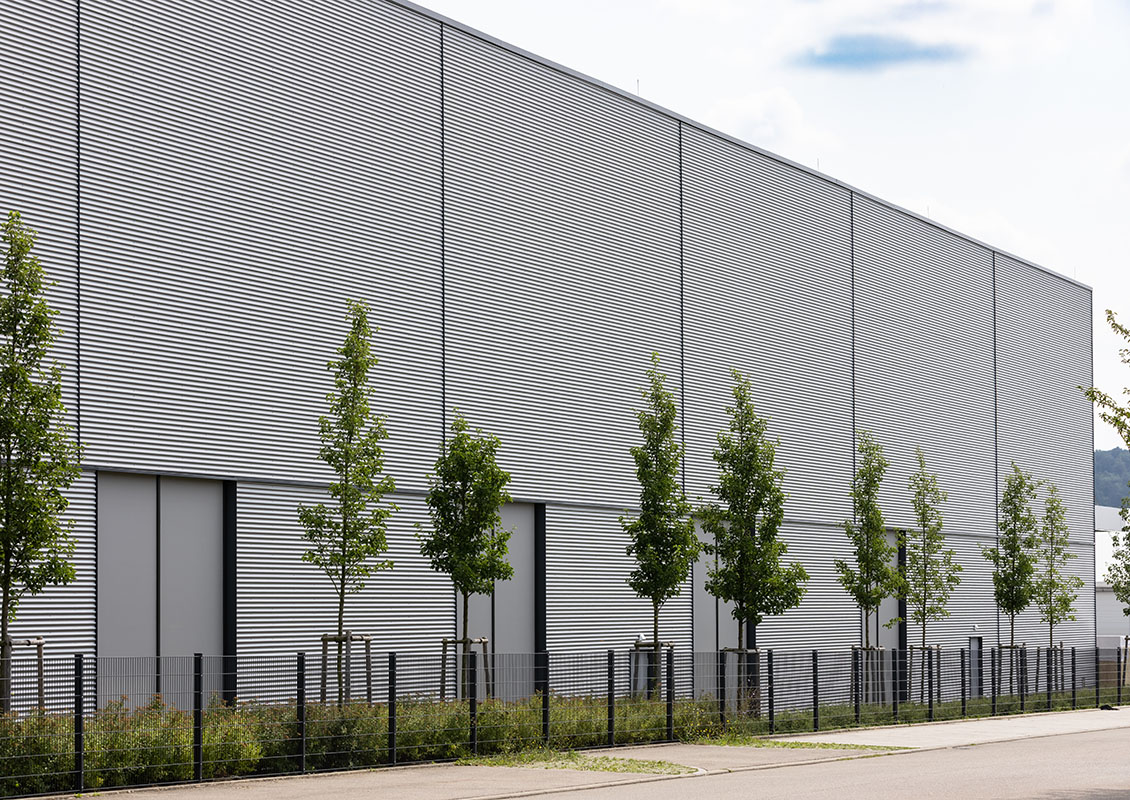

Die Lagerhalle weist im Grundriss Abmessungen von ca. 85 m x 27 m auf. Die Tragstruktur der Halle besteht aus Stahlrahmen in einem Rasterabstand von 5 m. Die Aussteifung in Querrichtung erfolgt über die Einspannung der Stahlstützen in den Pfahlkopfplatten. In Längsrichtung wird der Kraftfluss über gelenkig angeschlossene Riegel geführt. Zusätzlich wird die Halle an mehreren Stellen durch Dach- und Wandverbände in Längsrichtung ausgesteift. Die Dachfläche wird als Trapezblech ausgebildet und für die Installation einer PV-Anlage vorbereitet. Die Halle wird zudem von zwei Hallenkränen auf Kranbahnträgern sowie einem Gabelstapler befahren.

Radolfzell-Stahringen liegt in Erdbebenzone II, wodurch der Aussteifung der Konstruktion besonderes Augenmerk zukommt. Eine Tiefgründung über Großbohrpfähle war erforderlich, da die direkt anstehenden Schwemmlandablagerungen vom Geotechniker als sehr gering tragfähig eingestuft wurden. Die Großbohrpfähle geben vertikale Lasten ausschließlich in die tiefer liegende Grundmoräne ab. Im Bereich der Schwemmlandablagerungen ist negative Mantelreibung anzusetzen. Sämtliche Bohrpfähle werden mit einem zusammenhängenden Pfahlkopfbalkenrost verbunden.
