Kinderhaus Paula Zundel

Tübingen

Previous slide
Next slide

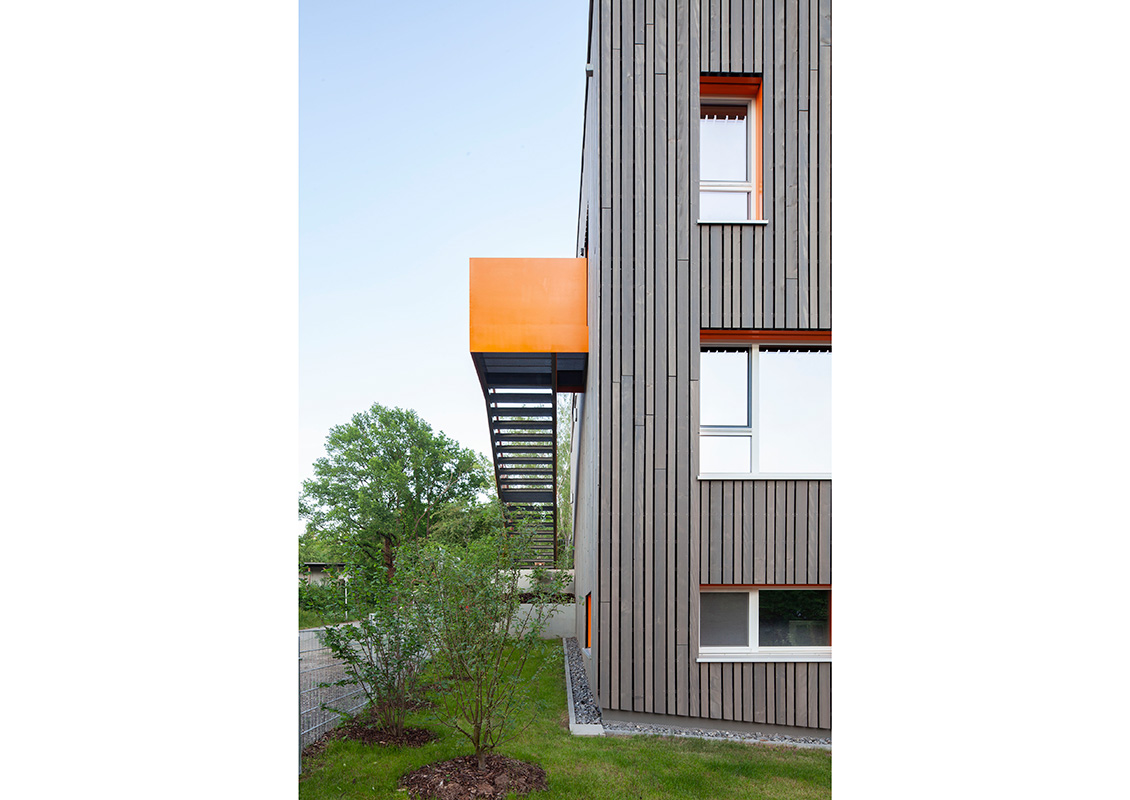

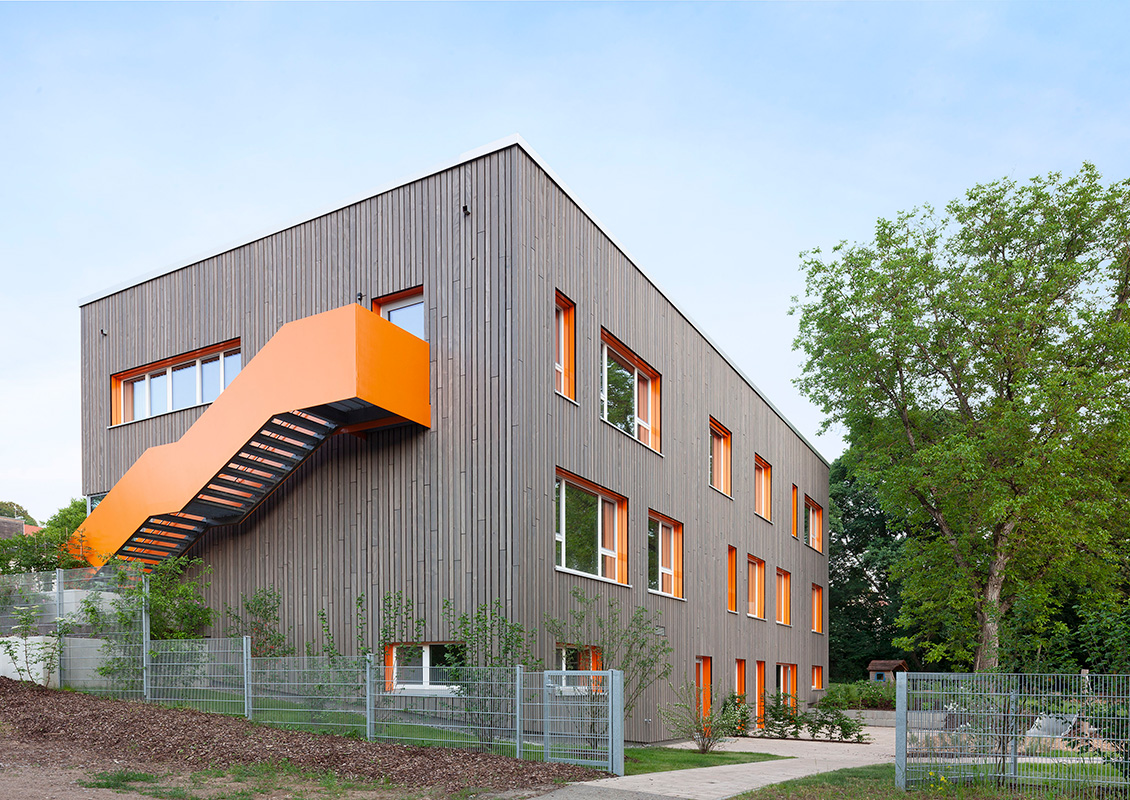

Der Anbau an das bestehende Kinderhaus Paula-Zundel in Tübingen-Lustnau ist ein dreigeschossiger Massivbau mit begrüntem Flachdach. Der neue Gebäudeteil beherbergt neben Gruppenräumen auch die Küche, Mitarbeiterräume, Büro- und Abstellflächen sowie einen stützenfreien Mehrzweckbereich im Erdgeschoss. Die Gebäudeabmessungen betragen im Grundriss in etwa 12,7 x 24,0 m bei einer Gesamthöhe von ca. 10,7 m. Durch das geneigte Baufeld ergeben sich variable Gebäudehöhen über GOK.
In der Entwurfsphase wurden verschiedene Tragwerkskonzepte erarbeitet, darunter ein tragender Holzbau mit Holz-Beton-Verbunddecken. Auf Wunsch des Bauherrn wird das Tragwerk jedoch in Stahlbetonbauweise ausgeführt. Die Geschossdecken, wie auch die Dachdecke, werden als massive Flachdecken mit einer Stärke von 25 cm ausgeführt. Der vertikale Lastabtrag erfolgt durch weitestgehend übereinander angeordnete 20 cm starke Wandscheiben. Im Bereich des stützenfreien Mehrzweckbereichs im Erdgeschoss wird die Decke im Obergeschoss über wandartige Träger in den Achsen B und 2 abgefangen. Der Versprung der Tragachsen C bzw. D wird ebenfalls über, zum Teil auskragende, wandartige Träger abgefangen. Die Gebäudeaussteifung für Einwirkungen aus Wind und Erdbeben erfolgt über eine in allen Geschossen ausreichende Anzahl an Wandscheiben. Die Gründung des Gebäudes erfolgt über einen Balkenrost mit einem Querschnitt von ca. 80×80 cm, der über Tiefgründungselemente bis auf den tragfähigen Baugrund in ca. 3,0 m Tiefe gelagert wird.

Bauherr

Stadt Tübingen

Unsere Leistung

Tragwerksplanung LP 1-6

Objektplanung

kohler grohe architekten

Planung und Bau

2018-2020

Bilder

Antje Quiram
